SMD፣ GOB እና COB፡ የ LED ማሳያ ማሸጊያ ቴክኖሎጂዎችን እና የወደፊት አዝማሚያዎችን መረዳት

የ LED ማሳያዎች በሚሊዮኖች ከሚቆጠሩ ጥቃቅን ክፍሎች የተገነቡ ናቸው, እና እነዚህ ክፍሎች የታሸጉበት መንገድ በመጨረሻው ምርት ላይ ከፍተኛ ተጽዕኖ ያሳድራል. እሱ የምስል ጥራትን ብቻ ሳይሆን የገጽታ ጥበቃን፣ ዘላቂነትን፣ ጥገናን፣ የአምራችነትን ውስብስብነት እና ወጪንም ጭምር ይነካል።

SMD፣ GOB እና COB በ LED ማሳያ ኢንደስትሪ ውስጥ ሶስት የተለመዱ ቴክኖሎጂዎች ናቸው። እያንዳንዱ የ LED ክፍሎችን ለመጠበቅ እና ለማዋሃድ የተለየ አቀራረብ ይጠቀማል, ይህም የማሳያ አፈፃፀም, ረጅም ጊዜ, ጥገና, የምርት ውስብስብነት እና ወጪን ሊጎዳ ይችላል.

ስለዚህ፣ በ SMD፣ GOB እና COB መካከል ያሉ ልዩነቶች ምንድን ናቸው? እና የ LED ማሳያዎች ወደ ትናንሽ ፒክስል ፒክሰሎች እና ከፍተኛ አስተማማኝነት መሄዳቸውን ሲቀጥሉ እነዚህ ቴክኖሎጂዎች ወዴት እያመሩ ነው?

እስቲ ጠለቅ ብለን እንመርምር።

1. የ LED ማሸጊያ ምንድን ነው?

SMD, GOB እና COB ከማነጻጸር በፊት, የ LED ማሸጊያ ምን ማለት እንደሆነ መረዳት አስፈላጊ ነው.

የ LED ፓኬጅ የ LED ቺፑን እና ሌሎች አስፈላጊ አወቃቀሮችን ወደ ብርሃን አመንጪ መሳሪያ የሚያዋህድ አካል ነው። በ LED ማሳያ ውስጥ, በሺዎች ወይም በሚሊዮኖች የሚቆጠሩ የ LED ክፍሎች ምስሉን ለመሥራት አብረው ይሰራሉ.

የማሸጊያ ዘዴው እነዚህ ክፍሎች እንዴት እንደተሰቀሉ፣ እንደተጠበቁ እና ከ PCB ጋር እንደተገናኙ ላይ ተጽዕኖ ያሳድራል።

የ LED ማሳያ ቴክኖሎጂ እንዳዳበረ ፣ አምራቾች ለሚከተሉት መስፈርቶችን ለማሟላት የተለያዩ የማሸጊያ ዘዴዎችን አስተዋውቀዋል-

• አነስ ያለ የፒክሰል መጠን

• ከፍተኛ የምስል ጥራት

• የተሻለ አካላዊ ጥበቃ

• የተሻሻለ አስተማማኝነት

• ቀላል ጥገና

• ተጨማሪ የታመቀ የማሳያ መዋቅሮች

SMD፣ GOB እና COB ለእነዚህ መስፈርቶች የተለያዩ አቀራረቦችን ይወክላሉ።

2. SMD: የበሰለ እና በስፋት ጥቅም ላይ የዋለ የ LED ማሸጊያ ቴክኖሎጂ

SMD (Surface-Mount Device) በ LED ማሳያዎች ውስጥ በብዛት ጥቅም ላይ ከሚውሉ የማሸጊያ ቴክኖሎጂዎች አንዱ ነው።

በተለመደው የ SMD LED ማሳያ, የታሸጉ የ LED ክፍሎች በቀጥታ በ PCB ላይ ተጭነዋል. በማሳያው ንድፍ ላይ በመመስረት እያንዳንዱ ፒክሰል የተለየ ቀይ፣ አረንጓዴ እና ሰማያዊ የኤልኢዲ ክፍሎችን ሊይዝ ይችላል።

የ SMD ቴክኖሎጂ በ LED ማሳያ ኢንዱስትሪ ውስጥ በስፋት ተሠርቶ ጥቅም ላይ ውሏል, ይህም የበሰለ የማምረቻ መፍትሄ እንዲሆን አድርጎታል.

የ SMD ቁልፍ ጥቅሞች

• የበሰለ እና በሰፊው ተቀባይነት ያለው የማምረት ሂደት

• የሚገኙ የፒክሰል መጠኖች ሰፊ ክልል

• በአንጻራዊነት ቀጥተኛ ጥገና

• ለቤት ውስጥ እና ለቤት ውጭ መተግበሪያዎች ተስማሚ

• በኪራይ እና ቋሚ ተከላ ምርቶች ላይ ይገኛል።

• ተለዋዋጭ የምርት ንድፍ እና ማምረት

በበሰለ የአቅርቦት ሰንሰለት እና የማምረት ሂደት ምክንያት SMD ለብዙ የ LED ማሳያ አፕሊኬሽኖች ጠቃሚ ቴክኖሎጂ ሆኖ ይቆያል።

ሆኖም ግን, የግለሰብ የ LED ፓኬጆች በ PCB ገጽ ላይ ይጋለጣሉ. ማሳያው ተደጋጋሚ የአካል ንክኪ፣ አቧራ፣ እርጥበት ወይም ሌላ የአካባቢ ተግዳሮቶች ሊያጋጥም ለሚችል መተግበሪያዎች ተጨማሪ ጥበቃ ሊፈለግ ይችላል።

ይህ የ GOB ቴክኖሎጂ ግምት ውስጥ የሚገባበት ነው.

3. GOB: የገጽታ ጥበቃን ወደ SMD LED ማሳያዎች መጨመር

GOB (Glue on Board) በ LED ክፍሎች እና በ PCB ገጽ ላይ የመከላከያ ሽፋንን የሚጨምር አቀራረብ ነው.

የተለመደው የ SMD LED መዋቅርን ከመተካት ይልቅ, የ GOB ቴክኖሎጂ በ SMD ላይ የተመሰረተ የ LED ማሳያ ላይ እንደ ተጨማሪ የጥበቃ ሂደት ሊረዳ ይችላል.

የመከላከያ ቁሳቁስ የ LED ክፍሎችን እና በዙሪያው ያለውን PCB አካባቢ ይሸፍናል, የበለጠ የተጠበቀ የማሳያ ገጽ ይፈጥራል.

https://youtu.be/9ZANGhXJFS0

የ GOB ጥቅሞች ምንድ ናቸው?

እንደ ልዩ የማምረት ሂደት እና አተገባበር፣ GOB የሚከተሉትን ሊያቀርብ ይችላል፡-

• ከአካላዊ ተፅእኖ የተሻለ መከላከያ

• የተሻሻለ አቧራ መቋቋም

• እርጥበት ላይ ተጨማሪ መከላከያ

• አያያዝ እና ክወና ወቅት LED ክፍሎች የተሻለ ጥበቃ

• ለፍላጎት አፕሊኬሽኖች ዘላቂነት ይጨምራል

GOB በተለይ የ SMD ቴክኖሎጂን ጥቅሞች በማስጠበቅ ማሳያው ተጨማሪ የገጽታ ጥበቃ ለሚፈልግባቸው መተግበሪያዎች ጠቃሚ ነው።

የተለመዱ መተግበሪያዎች የሚከተሉትን ያካትታሉ:

• ጥሩ የቤት ውስጥ LED ማሳያዎች

• የኪራይ LED ማሳያዎች

• የስብሰባ እና የስብሰባ ክፍሎች

• የንግድ ማሳያዎች

• የመቆጣጠሪያ ክፍሎች

• ከፍተኛ የትራፊክ አካባቢዎች

ሆኖም፣ GOB በቀላሉ በሁሉም የኤስኤምዲ ምርቶች ላይ ሁለንተናዊ ማሻሻያ አይደለም። ትክክለኛው አፈፃፀም የሚወሰነው በ LED ክፍሎች ፣ በፒሲቢ ፣ በማሸጊያ ቁሳቁስ ፣ በምርት ሂደት እና በአጠቃላይ የምርት ዲዛይን ጥራት ላይ ነው።

4. COB: ለጥሩ-Pitch LED ማሳያዎች የተለየ አቀራረብ

COB (ቺፕ ኦን ቦርድ) የተለየ የማሸጊያ ዘዴ ይጠቀማል።

በተለምዶ የታሸጉ የኤስኤምዲ ኤልኢዲ ክፍሎችን በፒሲቢው ላይ ከመጫን ይልቅ የ COB ቴክኖሎጂ የ LED ቺፖችን በቀጥታ በፒሲቢው ላይ ይጭናል ከዚያም እንደ የማሳያ ገጽ አካል አድርጎ ያስቀምጣቸዋል።

ይህ በጣም የተዋሃደ የ LED መዋቅር ይፈጥራል እና የግለሰብ የ LED ፓኬጆችን ተጋላጭነት ይቀንሳል.

የ LED ማሳያዎች ወደ ትናንሽ ፒክስል ፒክሰሎች እና ለላዩን ጥበቃ እና የማሳያ ተመሳሳይነት ከፍተኛ መስፈርቶች ሲሄዱ COB ትኩረትን ስቧል።

https://youtube.com/shorts/lVFby03DhK4?si=Q3PYtr8t5jpejAf6

የ COB ቁልፍ ጥቅሞች

በምርት ዲዛይን እና በማምረት ሂደት ላይ በመመስረት የ COB ቴክኖሎጂ የሚከተሉትን ሊያቀርብ ይችላል-

• የ LED ክፍሎች ከፍተኛ ውህደት

• የ LED ቺፕስ ጠንካራ ጥበቃ

• የግለሰብ የ LED ፓኬጆች ተጋላጭነት ቀንሷል

• ለጥሩ-ፒች LED ማሳያዎች ተስማሚነት

• ይበልጥ የተቀናጀ የማሳያ ገጽ

• ለከፍተኛ-ጥቅጥቅ ትግበራዎች ሊሆኑ የሚችሉ ጥቅሞች

በተመሳሳይ ጊዜ የ COB ማምረቻ ከፍተኛ ቁጥጥር የሚደረግባቸው ሂደቶችን እና መሳሪያዎችን ይጠይቃል. ወጥነት፣ ቺፕ አቀማመጥ፣ ማሸግ፣ መፈተሽ እና የጥገና ሂደቶች ሁሉም ጥንቃቄ የተሞላበት አስተዳደር ያስፈልጋቸዋል።

የጥገና ዘዴዎች ከተለመዱት የ SMD ማሳያዎች ሊለያዩ ይችላሉ, ይህ ማለት የ COB ምርትን በሚመርጡበት ጊዜ የአገልግሎቱን ሂደት ግምት ውስጥ ማስገባት ያስፈልጋል.

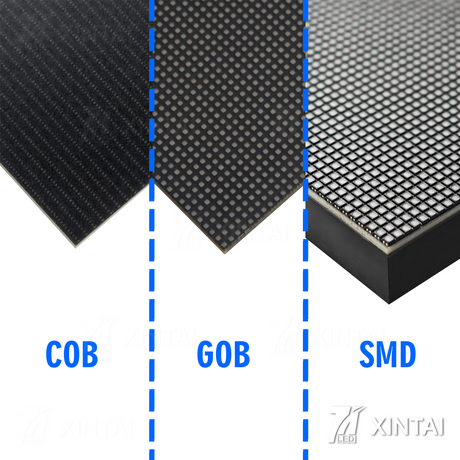

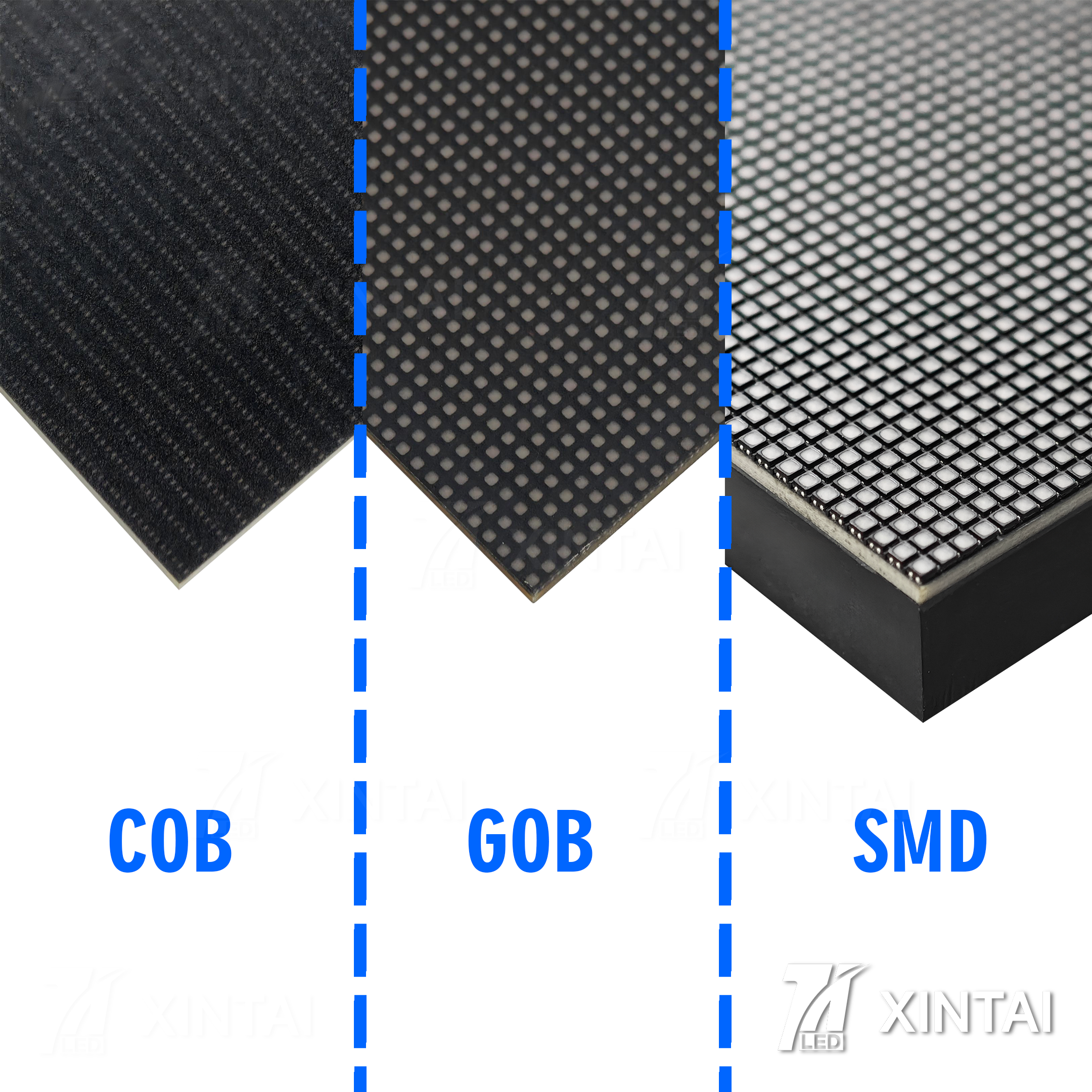

5. SMD vs GOB vs. COB፡ ልዩነቱ ምንድን ነው?

ሶስቱ ቴክኖሎጂዎች በቀላሉ ሶስት ተመሳሳይ መፍትሄዎች አይደሉም. የ LED አካላትን ማሸግ እና መከላከያ የተለያዩ አቀራረቦችን ይወክላሉ.

ልብ ሊባል ይገባል ለእያንዳንዱ የ LED ማሳያ ፕሮጀክት በጣም ጥሩ የሆነ ነጠላ የማሸጊያ ቴክኖሎጂ አለመኖሩን .

ትክክለኛው ምርጫ በፒክሰል ፒክስል፣ አካባቢ፣ የጥገና ስልት፣ የሚጠበቀው አጠቃቀም እና በጀትን ጨምሮ በመተግበሪያው መስፈርቶች ይወሰናል።

6. ለምንድነው የ LED ማሸጊያ ወደ ከፍተኛ ውህደት እየሄደ ያለው?

በ LED ማሳያ ኢንዱስትሪ ውስጥ በጣም አስፈላጊ ከሆኑት አዝማሚያዎች አንዱ ቀጣይነት ያለው የፒክሰል መጠን መቀነስ ነው።

የፒክሰል መጠን እየቀነሰ ሲመጣ፣ ተጨማሪ የ LED ክፍሎች ወደ ተመሳሳይ አካላዊ አካባቢ መቀላቀል አለባቸው።

ይህ ለአምራቾች አዲስ ፈተናዎችን ይፈጥራል.

አነስተኛ ፒክስል ፒች

ጥሩ-ፒች ማሳያዎች ከጊዜ ወደ ጊዜ ትክክለኛ የአካል ክፍሎች አቀማመጥ እና የምርት ሂደቶችን ይፈልጋሉ።

እንደ መቆጣጠሪያ ክፍሎች፣ የስብሰባ ክፍሎች፣ የስርጭት አካባቢዎች እና ፕሪሚየም የንግድ ማሳያዎች ላሉ አፕሊኬሽኖች ትናንሽ ፒክስል ፒክሴሎች በአንጻራዊ በቅርብ ርቀት ሲታዩ ከፍ ያለ የምስል ዝርዝሮችን ሊሰጡ ይችላሉ።

ከፍተኛ አስተማማኝነት መስፈርቶች

የ LED ማሳያዎች የረጅም ጊዜ የንግድ እና የፕሮፌሽናል ተከላዎች አካል እንደመሆናቸው መጠን ደንበኞች ለአስተማማኝነት እና ለምርት ዕድሜ ከፍተኛ ትኩረት ይሰጣሉ።

ይህ ለ LED ክፍሎች የተሻለ ጥበቃ ሊሰጡ የሚችሉ የማሸጊያ ቴክኖሎጂዎችን ፍላጎት ጨምሯል.

የተሻለ የወለል ጥበቃ

የ LED ማሳያዎች ለአያያዝ፣ ለማጓጓዝ፣ ለመጫን፣ ለማፅዳት ወይም ለአጋጣሚ አካላዊ ንክኪ ሊጋለጡ ይችላሉ።

ተጨማሪ ጥበቃ ስለዚህ እየጨመረ አስፈላጊ ሊሆን ይችላል, በተለይ ጥሩ-pitch እና ከፍተኛ ዋጋ ማሳያዎች.

የከፍተኛ አካል ውህደት

የማሳያ አወቃቀሮች ይበልጥ የታመቁ ሲሆኑ፣ ከፍተኛ የውህደት ደረጃዎች አምራቾች ከጊዜ ወደ ጊዜ ጥቅጥቅ ያሉ የ LED ዝግጅቶች ጋር ተያይዘው የሚመጡትን ችግሮች ለመፍታት ይረዳሉ።

እነዚህ ምክንያቶች ለ COB እና ለሌሎች የላቀ የ LED ማሸጊያ ቴክኖሎጂዎች ቀጣይ እድገት አስተዋጽኦ ያደርጋሉ።

7. COB SMD ይተካዋል?

የ LED ማሸጊያ አዝማሚያዎችን ሲወያዩ ይህ በጣም የተለመዱ ጥያቄዎች አንዱ ነው.

መልሱ የግድ አይደለም.

COB ከጊዜ ወደ ጊዜ አስፈላጊ እየሆነ መጥቷል፣ በተለይም በጥሩ-ፒች እና ከፍተኛ-ጥቅጥቅ ያሉ የ LED ማሳያ መተግበሪያዎች። ሆኖም ይህ ማለት SMD በቀላሉ ይጠፋል ማለት አይደለም።

በምትኩ፣ የተለያዩ ቴክኖሎጂዎች የተለያዩ የገበያ መስፈርቶችን ማገልገላቸውን ሊቀጥሉ ይችላሉ።

SMD

ኤስኤምዲ በበሰሉ የማኑፋክቸሪንግ ስነ-ምህዳሩ፣ ሰፊ የምርት መጠን እና ሰፊ የመተግበሪያ ሽፋን ምክንያት አስፈላጊ ሆኖ ሊቆይ ይችላል።

GOB

GOB በኤስኤምዲ ላይ የተመሰረተ መዋቅር ሲይዝ የገጽታ ጥበቃን ለመጨመር ዘዴን ይሰጣል። በተለይ ደንበኞች ጥበቃ፣ አፈጻጸም፣ ጥገና እና ወጪ መካከል ሚዛን ሲፈልጉ ጠቃሚ ሊሆን ይችላል።

COB

COB ከፍተኛ ውህደት፣ ጥሩ የፒክሰል መጠን እና ጠንካራ የገጽታ ጥበቃ ዋና ዋና ጉዳዮች ለሆኑ መተግበሪያዎች በጥሩ ሁኔታ የተቀመጠ ነው።

ስለዚህ, የወደፊቱ የ LED ማሸጊያዎች አብሮ መኖር እና ልዩ ባለሙያተኝነት የመሆን ዕድሉ ከፍተኛ ነው. አንድ ቴክኖሎጂ ሌላውን ሙሉ በሙሉ ከመተካት ይልቅ

8. ደንበኞች እንዴት መምረጥ አለባቸው?

ከመጠየቅ ይልቅ፡-

የትኛው የ LED ማሸጊያ ቴክኖሎጂ በጣም ጥሩ ነው?

የሚሻለው ጥያቄ፡-

ለትግበራዬ በጣም ተስማሚ የሆነው የትኛው የማሸጊያ ቴክኖሎጂ ነው?

ለምሳሌ፡-

እነዚህ ከቋሚ ደንቦች ይልቅ አጠቃላይ መመሪያዎች ናቸው. የመጨረሻው ምርጫ የፒክሰል ፕሌትስ፣ የመመልከቻ ርቀት፣ ብሩህነት፣ የመታደስ መጠን፣ የመጫኛ አካባቢ፣ የጥገና መስፈርቶች እና አጠቃላይ የፕሮጀክት ወጪን ግምት ውስጥ ማስገባት አለበት።

9. የወደፊቱ የ LED ማሳያ እሽግ

የ LED ማሳያ ቴክኖሎጂ ወደ ማደጉን ቀጥሏል። ትናንሽ ፒክሰሎች ፣ ከፍተኛ ውህደት ፣ የተሻለ ጥበቃ እና የተሻሻለ አስተማማኝነት .

SMD በሳል እና ሁለገብ ቴክኖሎጂ ሆኖ ይቆያል። GOB ለ SMD-ተኮር ማሳያዎች ተጨማሪ የገጽታ ጥበቃን ይሰጣል, COB ደግሞ በጣም የተቀናጀ አቀራረብን ያቀርባል ይህም በተለይ ለጥሩ-ፒች አፕሊኬሽኖች ጠቃሚ ነው.

ወደፊት፣ ኢንዱስትሪው በሚከተሉት ውስጥ ቀጣይነት ያለው እድገት ሊያይ ይችላል፡-

• አነስ ያሉ የፒክሰል መጠኖች

• ይበልጥ ውጤታማ የማምረት ሂደቶች

• ከፍተኛ ውህደት

• የተሻሻለ የገጽታ መከላከያ

• የተሻለ ወጥነት እና አስተማማኝነት

• የበለጠ ተለዋዋጭ የጥገና መፍትሄዎች

• በአፈጻጸም እና ወጪ መካከል የላቀ ማመቻቸት

ደንበኞች በየትኛው ቴክኖሎጂ አዲስ በሆነው ላይ ብቻ ከማተኮር ይልቅ እያንዳንዱ የማሸጊያ ዘዴ ከፕሮጀክታቸው ትክክለኛ መስፈርቶች ጋር እንዴት እንደሚመሳሰል መገምገም አለባቸው።

ማጠቃለያ

SMD፣ GOB እና COB እያንዳንዳቸው የራሳቸው ባህሪያት እና የመተግበሪያ ጥቅሞች አሏቸው።

SMD ለብዙ የ LED ማሳያዎች የበሰለ እና በሰፊው ጥቅም ላይ የዋለ መፍትሄ ሆኖ ይቆያል።

GOB ተጨማሪ የመከላከያ ሽፋን በመጨመር የ SMD አቀራረብን ይገነባል, ይህም የተሻሻለ የገጽታ መከላከያ አስፈላጊ ለሆኑ መተግበሪያዎች ተስማሚ ያደርገዋል.

COB የ LED ቺፖችን ከፒሲቢ ጋር በቀጥታ በማዋሃድ እና እነሱን በማሸግ የተለየ አቀራረብ ይወስዳል ፣ ይህም ለጥሩ-ፒች እና ከፍተኛ-ጥቅጥቅ የ LED ማሳያዎች የበለጠ ተዛማጅ ያደርገዋል።

የኤልዲ ማሳያ ቴክኖሎጂ እያደገ ሲሄድ፣ እነዚህ የማሸጊያ ቴክኖሎጂዎች አብረው ሊኖሩ እና በተለያዩ የመተግበሪያ መስፈርቶች ሊሻሻሉ ይችላሉ።

በ SMD፣ GOB እና COB መካከል ያለውን ልዩነት መረዳት ደንበኞች የበለጠ በመረጃ ላይ የተመሰረተ ውሳኔ እንዲያደርጉ ያግዛቸዋል—በቀላሉ በዘመናዊ ቴክኖሎጂ ላይ የተመሰረተ ሳይሆን ለትክክለኛው አፕሊኬሽን በትክክለኛው ቴክኖሎጂ ላይ የተመሰረተ ነው።.
